Különböző fémes anyagok MOPA szálas lézerhegesztése

Míg a MOPA (Master Oscillator Power Amplifier) ​​szálas lézerek hagyományosan az ipari jelölésről és gravírozásról híresek, gyorsan a csúcsminőségű precíziós feldolgozás első számú megoldásává váltak. A rendkívül széles impulzusszélesség-tartomány, a nagy csúcsteljesítmény, az állítható frekvenciák és a kivételes sugárminőség jellemzi, a MOPA lézerek kiemelkedő teljesítményt nyújtanak ultra-vékony, eltérő fémes anyagok hegesztésénél. Manapság ezt a technológiát széles körben alkalmazzák a csúcstechnológiás{5}szektorokban, különösen a 3C elektronikai és az új energiahordozók (NEV) iparágakban.

A MOPA szálas lézerhegesztő rendszer az impulzusfrekvencia és az impulzusszélesség szétválasztásával működik. E két kulcsparaméter független modulációja révén a lézer folyamatosan magas és stabil csúcsteljesítményt tart fenn az anyagkombinációk szélesebb spektrumában.

MOPA Fiber lézeres hegesztőrendszer

A legfontosabb technikai előnyök a következők:

• Kiváló sugárminőség:Erősen fókuszált lézerpontot biztosít, amely ideális ultra{0}}precíziós mikrohevítési alkalmazásokhoz.
• Minimális hő{0}}érintett zóna (HAZ):Az ultra-szűk impulzusszélesség megakadályozza a hőtorzulást, így tökéletesen alkalmas ultra-vékony lapokhoz és fóliákhoz.
• Sokoldalú paraméterhangolás:A nagymértékben állítható frekvencia és impulzus időtartam lehetővé teszi a kezelők számára, hogy pontosan megfeleljenek a különböző anyagtulajdonságok hőigényének.
• Karbantartás{0}}ingyenes tervezés:Kompakt, léghűtéses-rendszerként épült be integrált piros{1}}fénymutatóval, és nincs szükség fogyóeszközökre.

Különböző fémek hegesztésekor a szerkezeti integritás és a felületi minőség biztosítása érdekében a következő eljárási protokollokat javasoljuk:

1. Lézer teljesítmény kiválasztása:A MOPA szálas lézeres hegesztőgépet az anyagspecifikációk szerint kell kalibrálni. A vastagabb munkadarabok és a nagyobb optikai visszaverőképességű anyagok (pl. réz és alumínium) nagyobb lézerteljesítményt igényelnek.
2. Hegesztési pálya:A csatlakozási zóna geometriájától függően vagy spirális ponthegesztést vagy hullámos hegesztést kell alkalmazni az energiaeloszlás kiegyensúlyozására.
3. Optikai konfiguráció:A galvanométeres pásztázó hegesztés erősen ajánlott. A feldolgozás során felhasznált nagy csúcsteljesítmény miatt olvasztott kvarc vagy kompozit fókuszáló f-lencséket kell felszerelni a termikus lencsehatás kiküszöbölése érdekében, ezzel biztosítva a feldolgozás stabilitását.
4. Paraméter hangolás:A rövid{0}}--közepes impulzusszélességek, a magas frekvenciák és az alacsony---közepes letapogatási sebességek kombinációja lapos, sima hegesztési varratokat eredményez, miközben garantálja a rendkívül robusztus metallurgiai kötést.

1. A 3C elektronikai ipar (okostelefonok és számítógépek)

A lézeres hegesztés kritikus szerepet játszik a belső elektronikai alkatrészek szerkezeti integritásának és gyártási hozamának javításában. Az okostelefonok gyártása során a MOPA lézereket széles körben használják olyan alkatrészek hegesztésére, mint a középső lemezreszelő, az antennareszelék és a kameramodul-srapnel.

• Anyagok:Általában bevont fémek, például nikkelezett-réz, arany-alumínium, réz-acél vagy arany-acél hegesztése alumínium vagy alumínium-magnéziumötvözet vázra.
• Eredmény:A MOPA lézer pontosan hegeszti ezeket az érintkezőket vezető zónákra, így esztétikailag hibátlan hegesztési pontokat és robusztus csatlakozási szilárdságot biztosít. Hatékonyan megakadályozza az oxidációt és a korróziót anélkül, hogy az elektromos vezetőképességet veszélyeztetné.

Okostelefon középső lemez repeszhegesztés

Lézeres hegesztés 3C elektronikai alkatrészekhez

2. Az akkumulátor- és újenergia-ipar

Az új energiaágazat exponenciális növekedésével az impulzusos MOPA lézerek nélkülözhetetlenekké váltak a lítium-{0}}ionos és az akkumulátor-csomag összeszerelésében. A technológia lehetővé teszi a rendkívül eltérő termikus tulajdonságokkal rendelkező fülek és csatlakozók zökkenőmentes összekapcsolását.

• Anyagok:Alumínium, nikkel vagy réz-nikkel gyűjtősínek/fülek csatlakoztatása akkumulátorelektródákhoz (általában tiszta alumínium vagy réz).
• Eredmény:A MOPA lézerhegesztés mélyebb behatolást biztosít, mint a hagyományos lézerek, miközben minimálisra csökkenti az érzékeny akkumulátorcellák körüli hő{0}}zónát. Ez biztosítja a nagy mechanikai húzószilárdságot-a kötés elektromos ellenállásának vagy vezetőképességének veszélyeztetése nélkül.

EV akkumulátor alumínium gyűjtősín csatlakozó hegesztés

Lítium{0}}ion akkumulátorelektróda lézerhegesztés

3. Egyéb precíziós iparágak

A fogyasztói elektronikán és az elektromos járművek akkumulátorain túl a MOPA lézerhegesztést széles körben alkalmazzák nagy-precíziós alkatrészek előállítására különböző ágazatokban, többek között:

• Hálózati kábel aljzatok(Több{0}}interfész-árnyékoló burkolat)
• Elektronikus hűtőbordák(Kényes borda--alap kötés)
• Precíziós autóalkatrészek(Precíziós működtetők és érzékelők)

Lézeres hegesztés több-hálózati kábelhüvelyhez

Laser hegesztés hűtőbordához

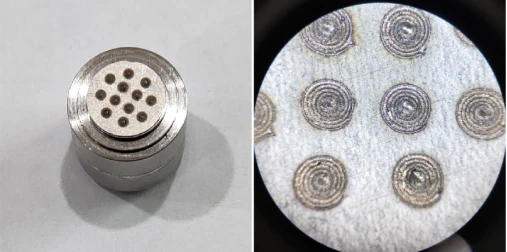

Lézeres hegesztés autóalkatrészekhez
